Самостоятельная вклейка лобового стекла

Перейти вниз

Самостоятельная вклейка лобового стекла Empty Самостоятельная вклейка лобового стекла

Сообщение  rocksolan в 11/11/2011, 10:18

Использовались:

1).Набор для вклейки стекол 6141(высокомодульный) Liquifast 1502 LIQUI MOLY-1 179руб.:
Набор для вклейки лобовых, боковых и задних автомобильных стекол в кузовные проемы. Набор состоит из высокомодульного неэлектропроводящего однокомпонентного герметика в тубе 310 мл с насадкой, праймера – 10 мл, очистителя – 30 мл, струны, двух фиксаторов стекла, аппликатора. Герметик не нуждается в разогреве перед нанесением.
А фактически в наборе отсутствуют: подставки для стекла.

Самостоятельная вклейка лобового стекла 131

2).Клей для зеркла заднего вида 6194 LIQUI MOLY-254руб.:
Анаэробный клей с высокой адгезией и подложкой в виде нейлоновой сеточки, которая служит основой для крепления зеркала и выполняет одновременно роль катализатора.

Самостоятельная вклейка лобового стекла 228

3).Т-образный резак (уже был в гараже):

Самостоятельная вклейка лобового стекла 324

4).Обычный выдвижной строительный нож для очистки паза от старого герметика
5).Шило.
6).Скотч для фиксации установленного стекла.
7).Желательно приобрести мощный пистолет для герметика
Cool.Напарник Very Happy
9).Ровный пол в гараже.
Этапы работы:

Подготовка:

1.Сначала нам необходимо снять дворники с поводками, потом разобрать пластик, который будет мешать хорошему доступу к стеклу. Снимаем все конструкции:

Самостоятельная вклейка лобового стекла 424

Самостоятельная вклейка лобового стекла 520

Боковые молдинги выщелкиваются подтягиванием на себя руками.

2.Затем разбираем панели на стойках в салоне автомобиля:

Самостоятельная вклейка лобового стекла 618

Самостоятельная вклейка лобового стекла 722

Самостоятельная вклейка лобового стекла 820

3.Снимаем салонное зеркало заднего вида и солнцезащитные козырьки:



4.Снимаем переднюю часть торпеды,после отщелкивания в одном месте вся остальная часть снимается без проблем:

Самостоятельная вклейка лобового стекла 1016

Демонтаж старого лобового стекла:

1.Т-образным специальным ножом производится перерезание старого герметика:

Самостоятельная вклейка лобового стекла 1117

Самостоятельная вклейка лобового стекла 1213

2.Шилом в старом герметике делается прокол.Струна заправляется между стеклом и пазом:

Самостоятельная вклейка лобового стекла 1312

производится пропил старого герметика. Будьте предельно аккуратны,особенно тот,кто делает пропил снаружи:свой конец струны нужно оттягивать в сторону центра лобового стекла,иначе можно повредить обшивку салона или кузов в проеме.Углы лучше проходить Т-образным специальным ножом,струна в этих местах часто рвется из-за плотного прилегания стекла к кузову.Стекло вынимается,итоговый результат:

Самостоятельная вклейка лобового стекла 1414

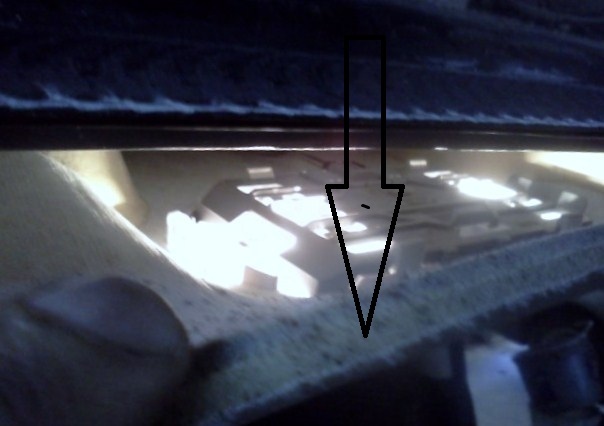

Первое стекло менял в салоне,результаты замены:повреждение потолочной обшивки при выпиливании стекла:

Самостоятельная вклейка лобового стекла 1513

+ после бесконтактной мойки капала вода с верхней части стекла,при демонтаже под герметиком обнаружена микропора-результат плохой обработки праймером.

Подготовка места для вклейки лобового стекла:

1.Чтобы не терять время,перед подготовкой места для вклейки лобового стекла:с помощью зубила и молотка сбиваем со старого стекла металлическую площадку крепления зеркала заднего вида,очищаем площадку и приклеиваем клейем для зеркла заднего вида 6194 LIQUI MOLY к новому стеклу на посадочную метку.В тюбике клея остается еще на на 3-4 вклейки.

2.Очистить стекольный проем:от пыли, грязи и влаги,от остатков старого герметика,
строительным ножом срезаем остатки старого герметика. (допустимо оставлять слой герметика толщиной не более 1-2 мм). Тщательно проверяем проем на наличие ржавчины и больших царапин. При обнаружении данных дефектов коррозию необходимо устранить,зачистив до металлического блеска с последющей обработкой праймером.

3.Новое стекло примеряем к его будущему месту. Если необходимо делаем пометочки маркером.У нас есть специальные упоры, которые не позволят произвести установку и замену лобового стекла неправильно:

Самостоятельная вклейка лобового стекла 1613

4.Обработка остатков старого герметика:
Тщательно встряхиваем бутылочку с праймером (грунтом) в течение одной минуты. Наносим праймер шерстяным тампоном на остатки старого герметика и царапины на металле. Даем праймеру просохнуть в течение 5-10 минут.

5.Обработка стекла праймером:
Тщательно встряхиваем бутылочку с праймером (грунтом) в течение одной минуты. Плавным непрерывным движением наносим праймер шерстяным тампоном на обработанную очистителем поверхность стекла.

Вклеивание:

1.Нанесение герметика:Это один из важных моментов процесса. Рекомендуется использовать профессиональный ручной пистолет,но руки ве равно устают. Полоса герметика наносится равномерно, без разрывов.Снимаем с картриджа колпачок, протыкаем отверстие картриджа, установливаем насадку ("носик") и вставляем картридж в пистолет. Выдавливаем клей на подготовленную поверхность проема,образуя равномерный непрерывный валик.

2.Прикладываем стекло: совмещая его с маркерными метками. Помните, мы их делали? Затем проходим по периметру и плотно придавливаем стекло так, чтобы герметик «лёг» как положено и обеспечил контакт паза и стекла. Если в некоторых местах герметик полезет наружу, не бросайтесь убирать его сразу. Это можно сделать потом после полимеризации. Он свободно снимается пленкой.

3.Фиксируем стекло скотчем: Желательно такая последовательность: скотч сначала крепим к стеклу, а затем к кузову с «подтяжкой».Чтобы определить степень высыхания герметика выдавливаем немного его на скотч:

Самостоятельная вклейка лобового стекла 1712

4.Важно! Не надо поднимать авто на домкрате и подъемнике в течении суток. Часа 3-4 постарайтесь не открывать,и нехлопать дверями авто.Идите домой, а герметик пускай «схватывается». И ещё, температурный режим: при 0 градусов и ниже – герметик практически не застывает, а при повышенной t0 он быстро полимеризуется.

Обратная сборка: собираем все что сняли в обратной последовательности,зеркало заднего вида лучше прикрепить на следующий день.

Сама вклейка с разборкой занимает часа 4,после высыхания потратите еще минут 30 на сборку.

Ошибки при замене вклеенных автомобильных стекол:

1. Неполное удаление битума (антикора) со сварного шва на рамке кузова.

2. Наличие неудаленной ржавчины или оголенного металла на поверхности рамки.

3. Касание голыми руками керамического слоя на стекле.

4.Замена очистителя/активатора какой либо иной жидкостью (спирт, ацетон и т.п.)

5.Пренебрежение использованием специального черного грунта (праймера).

6. Нанесение грунта на слой полиуретана, оставленный на рамке кузова.

7. Замена поврежденного стекла в неподходящих условиях.

8. Проведение работы при недопустимо низкой температуре.

9. Несоблюдение предписанного времени сушки клея до начала использования автомобиля.

jeep


Последний раз редактировалось: rocksolan (13/1/2012, 19:28), всего редактировалось 1 раз(а)
rocksolan
rocksolan
Admin

Количество сообщений : 598
Возраст : 48
Географическое положение : Сергиев-Посад
Дата регистрации : 2010-12-15

Вернуться к началу Перейти вниз

Самостоятельная вклейка лобового стекла Empty Re: Самостоятельная вклейка лобового стекла

Сообщение  Дмитрий_Николаевич в 11/11/2011, 13:10

Отличное пособие!
Я на предыдущем авто вырезал стекло несколько иначе (дабы струной не повредить молдинг или стойку)
Вклеил изнутри полиэтилен. Взял болгарку с алмазным диском, отмерил расстояние минимальное до стойки и по периметру вырезал прямоугольник стекла.
Оставшуюся "стеклянную рамку" очень быстро и удобно срезал канцелярским ножом, ибо есть доступ прямо "в недра" герметика сбоку. Вот и все!
Дмитрий_Николаевич
Дмитрий_Николаевич

Количество сообщений : 645
Географическое положение : Москва
Дата регистрации : 2011-07-04

Вернуться к началу Перейти вниз

Самостоятельная вклейка лобового стекла Empty Re: Самостоятельная вклейка лобового стекла

Сообщение  rocksolan в 22/6/2012, 06:25

Маркировка автостёкол
Ниже представлены пояснения к еврокодам и расшифровки сканкода, которые помогут Вам сориентироваться в выборе нужного стекла.
Лобовые стёкла
• B – голубое
• BB – голубое с синей полосой
• BP – голубое с окном под датчик дождя
• C - прозрачное
• CG - прозрачное с зеленой полосой
• CB - прозрачное с синей полосой
• G – зелёное
• GG – зелёное с зелёной полосой
• GB – зелёное с синей полосой
• GGY – зелёное с серой полосой
• Z - молдинг
• V - окно под VIN номер
• M - датчик дождя на стекле
• Hz- подогрев всего стекла
• Hz-подогрев щеток
• S-технология Solar Атермальное стекло
Боковые стёкла
• TKLV – стекло левое передней двери
• TKRV – стекло правое передней двери
• TKLH – стекло задней левой двери
• TKRH – стекло задней правой двери
• G - зелёное
• B - голубое
• C - прозрачное
• GY - серое
• DLH – треугольное стекло левой задней двери
• DRH – треугольное стекло правой задней двери
• SLH – стекло левое кузовное заднее
• SRH – стекло правое кузовное заднее
• SLM – стекло левое кузовное среднее
• SRM – стекло правое кузовное среднее
Задние стёкла
• RW – заднее стекло
• HZ – подогрев заднего стекла ANT - антенна
• G - зеленое
• GY - темное
• B - голубое
• Lo – количество отверстий
• R – правая половина заднего стекла
• L – левая половина заднего стекла
• ST – окно под STOP сигнал
• Z - молдинг
• Lim - седан
• SED - седан
• KOMBI- универсал
• AVANT - универсал
• WAGON - универсал
• HB - ХЭТЧБЕК
jeep
rocksolan
rocksolan
Admin

Количество сообщений : 598
Возраст : 48
Географическое положение : Сергиев-Посад
Дата регистрации : 2010-12-15

Вернуться к началу Перейти вниз

Самостоятельная вклейка лобового стекла Empty Re: Самостоятельная вклейка лобового стекла

Сообщение  Moparr в 2/3/2016, 12:28

Хорошая и полезная тема. Тоже поменял стекло, но менял в сервисе. Увидел бы раньше тему, то сам бы поменял.
